6.1.1 Das existierende Informationsmodell

  Die Managementinformation wird in einer Baumstruktur, dem Internet-Registrierungsbaum angeordnet. Jeder Knoten dieses Baumes besteht aus einem Namen und einer Nummer. Den vollständigen, eindeutigen Namen eines Objektes erhält man durch Verfolgen des Pfades von der Wurzel des Baumes zum Objekt.

Die Managementinformation wird mit Hilfe einer Untermenge der Abstract Syntax Notation One (ASN.1) beschrieben. Diese ASN.1-Makros beschreiben folgende Aspekte:

• den Namen und Objektidentifikator des Knotens,
• die Syntax der Managementinformation als ASN.1-Datentyp,
• Zugriffsinformation (not-accessible, read-only, read-write, read-create)
• Statusinformation (current, deprecated, obsolete),
• Erläuterung der enthaltenen Information und
• den Defaultwert der Objektvariablen.

Es gibt zwei Klassen von Knoten:

• Die Strukturierungsknoten dienen der Strukturierung der MIB. Ein Beispiel für die absolute Angabe der IP-Gruppe:

  ip OBJECT IDENTIFIER ::=
      { iso(1) org(3) dod(6) internet(1) mgmt(2) mib-2(1) 4 }


• Die Objekttypen sind immer Blätter des Baumes und enthalten die eigentliche Managementinformation. Ein Beispiel aus der IP-Gruppe:

  ipForwarding OBJECT-TYPE
    SYNTAX  INTEGER {
        forwarding(1),    -- acting as a router
        notForwarding(2)  -- NOT acting as a router
      }
    MAX-ACCESS  read-write
    STATUS      current
    DESCRIPTION
        "The indication of whether this entity is acting as an IP
        router in respect to the forwarding of datagrams received
        by, but not addressed to, this entity.  IP routers forward
        datagrams.  IP hosts do not (except those source-routed via
        the host)."
  ::= { ip 1 }

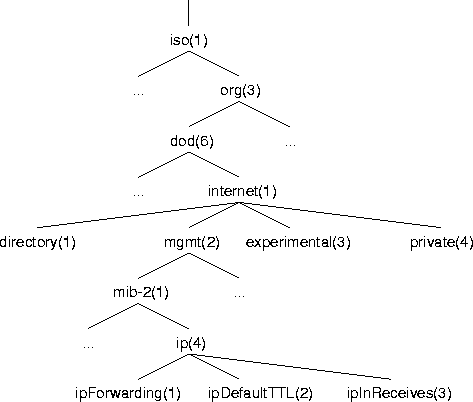

Abbildung 6.1 zeigt in einem Ausschnitt aus dem Registrierungsbaum den Pfad zum Managementobjekt ipForwarding mit dem Objektidentifikator .1.3.6.1.2.1.4.1.



Abbildung 6.1: Ausschnitt aus dem Registrierungsbaum
