Versuch 5: Internetworking

Vorbemerkung

In heutigen Netzstrukturen wird ATM hauptsächlich für den Backbone-Bereich (OC-12 bzw. 622MBit/s und größer) eingesetzt. Der Einsatz von ATM bis zum Endsystem tritt nur bei vereinzelten Spezialanwendungen (z.B. in Kliniken) auf. Bei beiden Verfahren werden die Ethernet- bzw. IP-Pakete über bzw. in das ATM-Netz übertragen.

Wir wollen uns nun das 2. Szenario etwas genauer ansehen. Sie sollen also ein auf Ethernet basierendes IP-Subnetz mit einem CLIP-Subnetz (unser 192.168.215.64) verbinden.

In unserem (stark vereinfachten) Szenario repräsentieren die pc3, pc4, hp2, hp5 und hp6 das ATM-basierte IP-Subnetz und die hp1 den Router bzw. das Gateway (Anmerkung: Im Internet Jargon wird ein Schicht-3-Router häufig als Gateway bezeichnet). Das andere Netz, das wir hiermit verbinden wollen, ist unser Ethernet basiertes RNP-Netz (Subnetz 192.168.215.0).

Aufgabenstellung

Ihre Aufgabe ist es, stellvertretend für ein ATM-Subnetz den pc3 bzw. pc4 so zu konfigurieren, dass er nur noch mit dem ATM-Switch verbunden ist, es aber trotzdem möglich ist, mit dem RNP-Netz zu kommunizieren. Die hp1 muss also als Router zwischen dem Ethernet-basierten IP-Netz und dem ATM-basierten IP-Netz (CLIP) agieren.
Ist ihre Konfiguration erfolgreich, so muss, auch wenn der pc3 bzw. pc4 vom Ethernet-basierten Netz getrennt ist, noch ein ping in das RNP-Netz (z.B. pcrnp10) möglich sein. Entfernen Sie für die Trennung die Verbindung des Protokolls TCP/IP zum Netzwerkadapter 3COM Etherlink (unter "Netzwerk" -> "Eigenschaften") auf pc3 bzw. pc4.
Die wichtigsten Befehle sind:
- netstat -nvr: zeigt die aktuellen Routinginformationenan.
- route [Befehl] [Route] mask [Netmask] [Gateway]: ermöglicht das Verändern der Routingtabellen (z.B. [Befehl]=add für hinzufügen; [Befehl]=delete für löschen).
- nettune: IP-Forwarding ein- ausschalten (nur auf den Unix-Rechnern).
Nehmen Sie am Ende des Versuches alle Änderungen wieder zurück!
Fleißarbeit: Sehen Sie sich die Verzögerungswerte des pingoder eines tracert von der pc3/pc4 auf die pcrnp10 etwas genauer an. Würden Sie sagen, dass unsere hprnp1 (HP9000/715) als CLIP -> IP-Router geeignet ist?

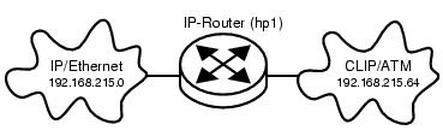

Abbildung 7.1:

Aufgabenstellung

Hinweis

Die Befehle nettune und route sind aus Sicherheitsgründen auf den UNIX-Rechnern für Sie nicht ausführbar, verwenden Sie stattdessen die Befehle nettune2 und route2 in ihrem Homeverzeichnis (/opt/fore/prakt). Diese lassen nur bestimmte Eingaben zu.
Die Veränderungen am Router müßten minimal sein, da alle Routen übernommen werden können.
Um zu testen, ob ein Verbindungsaufbau in das RNP-Netz möglich ist, verwenden Sie die pcrnp10. Auf dieser sind alle nötigen Routinginformationen schon vorkonfiguriert (die hp1 ist als Gateway für das 192.168.215.64 Subnetz eingetragen).
Bitte richten Sie auf dem pc3 und pc4 keine permanenten Routen ein.
In der Praxis zeigt die Default Route (in den Endsystemen) meist auf einen Router, welcher die ATM- in Ethernet-Frames umsetzt, oder man verwendet einen Switch, welcher sowohl ein ATM- als auch ein Ethernet-Interfaces besitzt.
