2.1 Der IPv6-Header



Der IPv6-Header und seine Erweiterungsheader sind in [Deering 96] spezifiziert. Der Haupt-IPv6-Header besteht aus insgesamt acht Feldern, die zusammen 40 Bytes umfassen (vgl. Abbildung 2.1). Die ersten 64 Bits enthalten die Felder

Version:

4 Bits; Versionsnummer des Internet-Protokolls, hier: 6

Priority:

4 Bits; Ermöglicht es einer Quelle, die gewünschte Priorität des Pakets relativ zu anderen Paketen aus derselben Quelle zu bestimmen. Werte zischen 0 und 7 werden für Datenverkehr mit Flußkontrolle verwendet, Werte zwischen 8 und 15 für Echtzeit-Übertragungen. In dem Entwurf [Hinden 97a] wird dieses Feld in Class umbenannt. An seiner Bedeutung ändert sich nichts.

Flow Label:

24 Bits; Die zufällig gewählte Identifikationsnummer soll Routern erlauben, alle zu einer Ende-zu-Ende-Verbindung gehörenden Pakete anhand ihres Flow Labels weiterzuleiten, ohne den Rest des Headers auswerten zu müssen.

Payload Length:

16 Bits; Länge der Nutzlast, i.e. der auf den IPv6-Header folgende Rest des Pakets inklusive Erweiterungsheader, TCP-Header, Datenbereich, etc.

Next Header:

8 Bits; Typ des direkt auf den IPv6-Header folgenden Headers

Hop Limit:

8 Bits; wird von jedem Knoten, der das Paket weiterleitet, um 1 dekrementiert. Das Paket wird verworfen, wenn das Hop Limit Null wird.

Daran schließen sich die zwei jeweils 128 Bits langen Felder für Quell- und Zieladresse an.

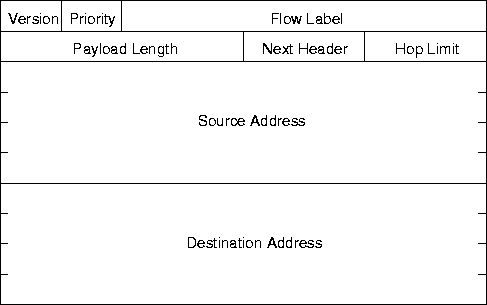

Abbildung 2.1: Der IPv6-Header

Zum Vergleich ist in Abbildung 2.2 der IPv4-Header dargestellt. Man erkennt leicht die Vereinfachung des neuen gegenüber dem alten Header. Obwohl eine IPv6-Adresse viermal so lang ist wie eine IPv4-Adresse, wird der neue Header nur knapp doppelt so lang wie der alte. Der IPv4-Header enthält insgesamt 13 Felder, davon 2 Adreßfelder und ein Optionsfeld von variabler Länge.

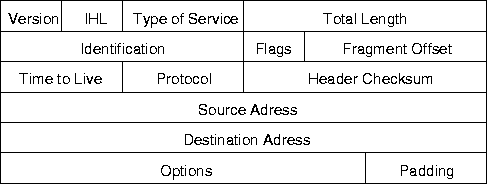

Abbildung 2.2: Der IPv4-Header

Die sechs Felder Header Length, Type of Service, Identification, Flags, Fragment Offset und Header Checksum wurden gestrichen. Die drei Felder Total Length, Protocol Type und Time to Live wurden umbenannt und zum Teil neu definiert.

Der IPv6-Header enthält im Gegensatz zum IPv4-Header keine optionalen Elemente. Optionen können stattdessen in separaten Erweiterungsheadern (Extension Headers), die an den IPv6-Header angehängt werden, übermittelt werden (siehe Abschnitt 2.2). Somit beträgt die Länge des IPv6-Headers immer 40 Bytes und eine Längenangabe wie das Header-Length-Feld bei IPv4 ist unnötig.
