3.4.1.3 Die MIB-Struktur

  Die Application Management MIB ist in unterschiedliche Gruppen eingeteilt, die wiederum in Tabellen organisiert sind und für das Applikationsmanagement relevante Monitoring- und Kontrollinformationen beinhalten. Die Gruppen sind wie folgt modelliert:

• Die Service-Level Perspektive einer Applikation
  Die zugehörigen Service-Level Tabellen erlauben die Identifikation einer oder mehrerer Instanzen benannter Services eines Systems und die Assoziation laufender Applikationselemente mit diesen Services.
• Informationen über offene Kanäle der Applikation
  Informationen, die von einer Applikation verarbeitet werden, können mit dem Channel-Konzept (siehe Abbildung 3.6) modelliert werden.

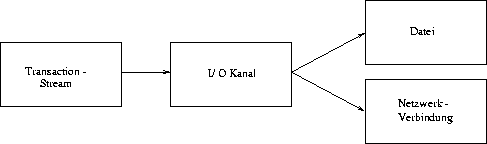

  Abbildung 3.6: Das Kanal-Konzept



  Zwei Arten von Kanälen sind z.B. Dateien oder Netzwerkverbindungen, d.h das zu jedem Eintrag in der Tabelle der offenen Kanäle ein Eintrag entweder in der Tabelle der offenen Dateien oder der offenen Netzwerkverbindungen gehört.
• Historische Informationen über bereits geschlossene Kanäle
  Diese former channel group besteht aus mehreren Tabellen und beinhaltet History-Werte zu einer laufenden Applikation oder Service-Instanz.
• Prozess-Status und Kontrollinformationen
  Diese Gruppe besteht aus zwei Tabelle. Die applEmltStatusTable beinhaltet wichtige Information über den Resourcenverbrauch der Applikation wie z.B. Anzahl der offene Dateien, Heap-Usage und die letzte Fehlermeldung. Die andere Tabelle ermöglicht einem Benutzer mit entsprechenden Rechten die Kontrolle der Applikation. So kann er z.B. Prozesse beenden und rekonfigurieren.

Die genaue Definition der Management-Application-MIB ist [Kalb 98] zu entnehmen.
