3.4.3.3 Korrelation von Subtransaktionen

Eine der hervorstechenden Fähigkeiten der ARM-API ist die Korrelation von Subtransaktionen. Wie bereits in der Einführung dieses Kapitels beschrieben wurde, ist es sehr nützlich, aufgerufene Subtransaktionen (Kinder) einer Transaktion (Elter) zuordnen zu können. Insbesondere da der Abbruch einer solchen Kindtransaktion den Abbruch der gesamten Transaktion zur Folge haben kann, die die Zuordnung von Fehlern von ausserordenlichem Wert.
Aus diesem Grunde bietet nun die ARM-API die Möglichkeit, bei dem Aufruf der Methode arm_start einen sogenannten Korrelator anzufordern, den sie dann mit den Transaktionsparameter der Applikation an ihre Subtransaktion weitergibt.

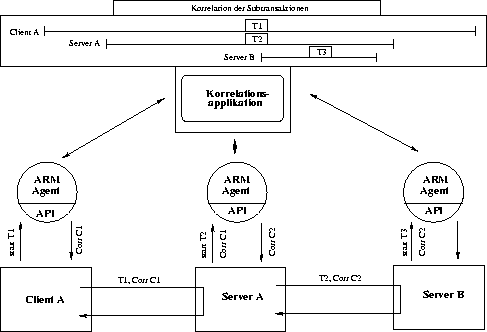

Abbildung 3.9: Korrelation von Subtransaktionen durch die ARM-API

Anhand der Abbildung 3.9 wird dieser Mechanismus hier kurz erläutert.

1.

Client A (Fahrzeughändler) startet eine Transaktion T1 (Lieferzeitanfrage für ein Fahrzeug). arm_start fordert dazu einen Korrelator an und erhält C1.

2.

Client A sendet eine Anfrage an Server A (Fahrzeughersteller) und übergibt dabei den Korrelator C1.

3.

Server A startet eine Transaktion T2 (Lieferzeitanfrage an Reifenlieferant). Dabei übergibt er C1 als Hinweis auf die Elterntransaktion und fordert einen neuen Korrelator an. Er erhält C2.

4.

Server A sendet eine Anfrage an Server B und übergibt dabei den Korrelator C2.

5.

Server B startet eine Transaktion T3 und übergibt den Korrelator C2 als Hinweis auf die Elterntransaktion.

6.

T3 stoppt, T2 stoppt, T1 stoppt.

Auf diese Weise läßt sich feststellen, welchen Anteil T2 und T3 an der Antwortzeit von T1 haben.
