Das Dach der Manager-Applikation bildet die Klasse MgBasis
(siehe Abbildung 5.3), da sie für das Starten und
Initialisieren des Managers zuständig ist.

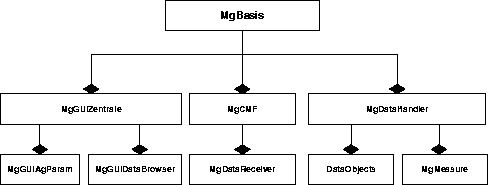

Abbildung 5.3:
Klassendiagramm des Managers (vereinfacht)
 |
Eine grafische Benutzeroberfläche wird durch die Klassen
MgGUIZentrale, MgGUIAgParam und
MgGUIDataBrowser bereitgestellt. Abweichend von der Vorgabe,
grafische Darstellung und Funktionalität zu trennen, wurde die zur
Manipulation der Agentenparameter notwendigen Methoden aus
Vereinfachungsgründen auch in MgGUIAgParam platziert.
Zur Realisierung der Anforderung, daß der Agent seine Daten aus
eigenem Antrieb an den Manager übergeben soll (pushen), wurde auf der
Manager-Seite eine Schnittstelle entworfen, die diese Daten entgegen
nimmt. Die dazu notwendige Plattform wird in MgCMF gestartet,
wo auch das M-Bean MgDataReceiver erzeugt und registriert
wird.
Die Datenverwaltung wird durch die Klasse MgDataHandler
geregelt, die die ihr übergebenen DataObjects aus später zu
erörternden Gründen in MgMeasure-Objekte umformt.
